電極架也稱樣品臺，其作用是用火花光源激發樣品產生發射光譜，并將光譜透射到入射狹縫、分光系統進行光譜分析。

       真空光電直讀光譜儀的電極架部分因為要裝上分析樣品，不能放置在真空系統之內，不能讓樣品在真空中激發。通常采用樣品在氬氣控制氣氛下激發，以避免碳、硫、磷的譜線被空氣吸收。因此，電極架部分放置在一個可以啟閉的小室內。氬氣通入電極架燃燒腔內，將空氣驅除出去，保持分析間隙充滿氬氣，讓樣品在控制下激發。

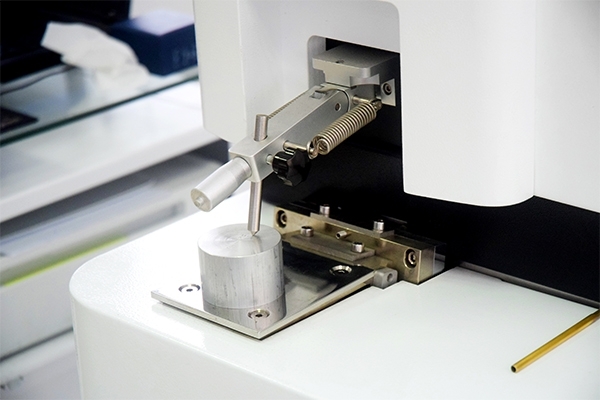

圖上為真空直讀光譜儀的電極架

       下面介紹一種類型的電機架，在真空直讀光譜儀上面使用，電機架要塊狀樣品倒置平臺作為上電極POS(-)(地極，也稱負極)。POS(+)電流脈沖的正極裝在下面的電極架上。電極架和樣品臺保持絕緣(耐壓在30kV以上)。此樣品臺裝在小室內，有門可啟閉，門上裝有保證安全的微動開關。只有當門關上，微動開關接通，光源才能啟動。該樣品臺的特點:

       (1)樣品臺不是平面，而是與入射光路成--定角度的斜面。這樣能保證樣品和電極之間激發的光譜能全部經透鏡進人入射狹縫。如果樣品臺與入射狹縫中心線平行，即使在光路出口開槽也會損失一部分光譜亮度。

       (2)透鏡采用單透鏡照明系統。不能用玻璃制造，常用螢石或熔融石英(水晶),對200nm以下的碳、磷、硫的譜線不吸收。透鏡的作用是將來自樣品臺的光譜聚焦直射到入射狹縫。同時，可以隔離真空室和樣品臺( 非真空部分)。

       (3)樣品臺燃燒腔內控制氣氛(即用氬氣保護火花放電)的氬氣沖洗分為兩路進人燃燒腔內。- -路從透鏡前面的光路沖到樣品臺燃燒腔內。這種方式能保證光路的清潔，將燃燒中產生的微粒帶走;另一路從POS ( + )電極的周圍沖人內腔。這種辦法容易引燃火花光源，同時將電極上微小顆粒沖跑，保持電極頭的干凈。

       (4)樣品臺內腔采用陶封，形狀如半個乒乓球大小，這樣能保證30kV以上的絕緣性能。不能用普通膠木棒做底座或做光路部分的連接頭。這種材質經實驗證明會降低氬氣的純度，激發時會產生白點。

       (5)廢氣出口應大，但該電極架排廢氣口太小。

       (6)火花光源激發樣品，會產生400周的諧波，樣品臺變成-一個發射源。電極架與光學室用金屬材料連接，整個光學室也變成一個發射源。干擾非常嚴重，測量系統無法工作。因此，電極架必須和光學室用非金屬材料隔開，才能克服這種方式帶來的干擾。

       (7)壓樣架必須接觸良好。試樣背面的銹跡或氧化皮必須清除，否則POS(-)GND線和樣品背面放電，嚴重的話火花光源會產生斷斷續續放電現象，影響分析精度。
